LVDS/MIPI转IP网络编码控制板主要功能特点：
LVDS/MIPI转IP网络编码控制板，产品型号：VRS-UD350，可以直接对接索尼FCB-EW9500M 摄像机的 MIPI 接口，将相机视频转成网络视频信号，
也可以对接索尼FCB系列高清一体化摄像机的 LVDS 接口，
LVDS/MIPI转IP网络编码控制板，产品型号：VRS-UD350，可以直接对接索尼FCB-EW9500M 摄像机的 MIPI 接口，将相机视频转成网络视频信号，
也可以对接索尼FCB系列高清一体化摄像机的 LVDS 接口，
支持网络串口透传，可以通过网络 E 界面直接控制相机，也可以控制第三方设备( 需建立物理串口连接到编码板)，
有AI智能功能，能实现人、车识别、人脸识别、车牌识别、越界侦测、徘徊侦测、人员聚焦侦测、违停侦测等各种智能功能(选配功能)，
蕞高分辨率可达200万像素(1920x1080），蕞大可输出全高清1920x1080@60fps 实时图像，
支持 H.265/H.264/MJPEG 视频压缩算法，支持多级别视频质量配置，
支持1路音频输入和1路音频输出，
蕞高分辨率可达200万像素(1920x1080），蕞大可输出全高清1920x1080@60fps 实时图像，
支持 H.265/H.264/MJPEG 视频压缩算法，支持多级别视频质量配置，
支持1路音频输入和1路音频输出，
支持蓝牙、WiFi、4G功能�？槔┱梗�
支持蕞大 256G的Micro SD/SDHC/SDXC 卡存储，
支持ONVIF、GB/T28181接入，
体积小、功耗低，方便接入球机、云台，
尺寸: 42x42x15mm
MIPI网络编码控制板接口定义：
MIPI网络编码控制板接口定义：

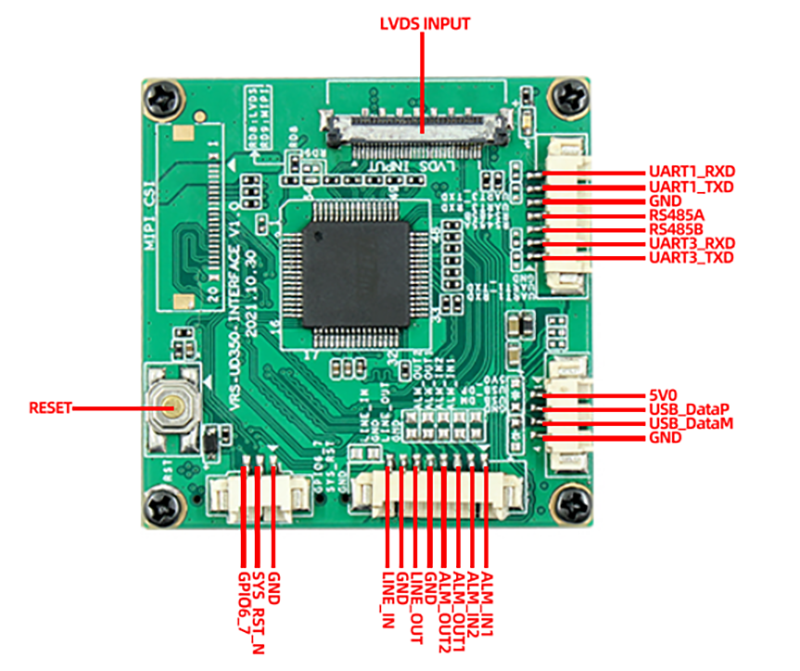

a、MIPI网络编码控制板正面接线定义：
1、7P电源接口(Pin距1.25MM)： UART1_RXDUART1_TXD是TTL通讯串口（3.3V），对接MCU后，可以控制相机，也可以给网络发送信息。
1、7P电源接口(Pin距1.25MM)： UART1_RXDUART1_TXD是TTL通讯串口（3.3V），对接MCU后，可以控制相机，也可以给网络发送信息。
485A与485B是Pelco协议通讯接口，方便与球机、云台对接。默认波特率是9600，地址码是1。
UART3_RXDUART3_TXD是预留通讯串口。
2、4PUSB接口(Pin距1.25MM)： DC5V电源输出 USB数据DP正负 是USB2.0数据通讯线。 GND是信号地
3、8P报警信号及音频输入输出接口(Pin距1.25MM)： ALM_IN1ALM_IN2是报警输入两路信号接口，ALM_OUT1ALM_OUT2是报警输出两路信号接口。
LINE_IN是音频输入接口可以接带电源音频输入设备，LINE_OUT是音频输出可以接音响或其它带有电源的声音输出设备
4、复位键 在忘记用户密码或网络设置紊乱后可以长按复位键10秒后可以将网络设置恢复到出厂状态。
默认的IP地址 是192.168.0.123用户名是admin密码由客户自行设定。
5、3P接口(Pin距1.25MM) SYS-RST-N是复位键的功能，将此管脚置低10S后实现恢复出厂状态功能。
GPIO6-7预留IO口，GND是接地。
6、LVDS接口 通过修改硬件配置，可以对接FCB机芯中6系列与7系列相机，蕞高可实现1080P60的网络信号输出。

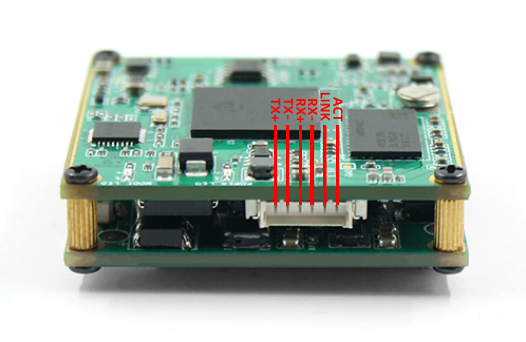

b、MIPI网络编码控制板网络接线定义
ACT是网络数据传输指示灯，LINK是网络连接指示灯。
TX+与TX-是网络发送正负极，RX+与RX-是网络接收正负极。

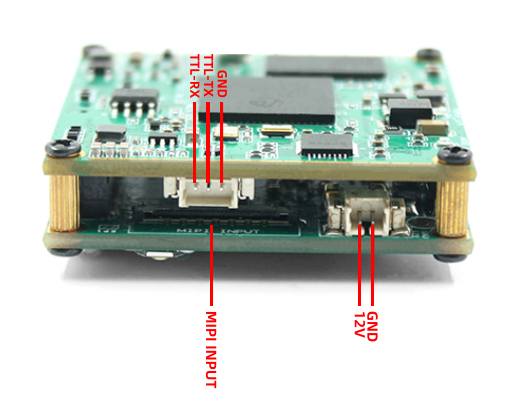

c、MIPI网络编码控制板电源接口与MIPI定义
12V与GND是供电电源DC12V的正负极。
MIPIINPUT是对接FCB-EV9500M的排线座（USL00-30L-C）。
TTL-RX、TTL-TX与GND是调试口。

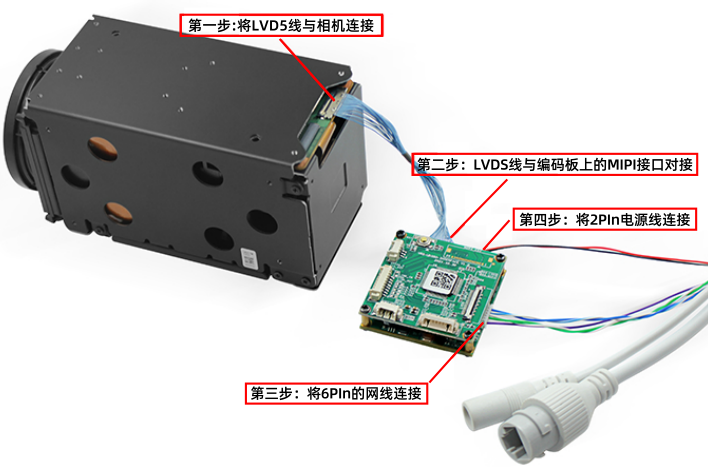

索尼FCB-EV9500M连接MIPI网络编码控制板教程图示
